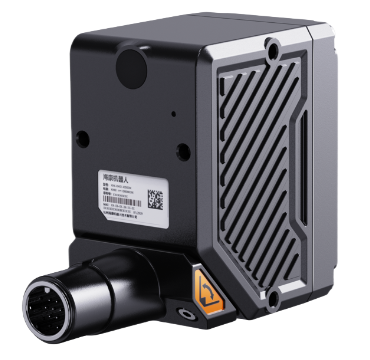

INTL-DM2023XM-16L-RBN
INTL-DM2023XM-16L-RBN
240萬像素 16mm 紅光 半偏振 液態對焦 極小型讀碼器
資料下載
產品介紹
詳細參數
功能特性
· 高穩健性演算法精準辨識污損、偏轉、低對比及金屬鐳雕等疑難條碼
· 整合數位寬動態（WDR）影像處理演算法，搭配4路光源分控和豐富的光學配件，條碼細節更清晰
· 模組化組裝、旋轉尾線、線纜分離及多面安裝接口，輕鬆應付狹小空間
· 支援多路隔離IO及多種工業通訊協議，無縫整合各類自動化系統
· 搭配IDMVS V5.0.0以上版本客戶端使用時，支援自動對焦、一鍵調諧等功能，調試方便快捷
訂貨型號
· INTL-DM2023XM-16L-RBN
外形尺寸
*產品所涉資料可能因環境等因素而產生差異，本公司不承擔由此產生的後果。
| 型號 | 型號 | INTL-DM2023XM-16L-RBN |
| 名稱 | 240萬像素，16mm，紅光，半偏振，液態對焦，極小型讀碼器 | |
| 效能 | 條碼類別 | 一維碼：Code 39、Code 93、Code 128 (含GS1-128)、CodaBar、EAN8、EAN13、UPCA、UPCE、ITF14、ITF25、Matrix 25、MSI、China Post、Code 11、Industrial 2of5、Pharmacode (單雙軌)等 |
| 二維碼：QR Code (含GS1-QR)、Data Matrix (含GS1-DM)、MicroQR、AZTEC、HanXin等 | ||
| 堆疊碼：PDF417、MicroPDF417 | ||
| 最大處理幀率 | 60 fps | |
| 最大讀取速度 | 80碼/秒 | |
| 感測器類型 | CMOS，全域快門 (Global Shutter) | |
| 像元尺寸 | 2.2 μm × 2.2 μm | |
| 靶面尺寸 | 1/3.52” | |
| 解析度 | 1920 × 1280 | |
| 曝光時間 | 36 μs ~ 100 ms | |
| 增益 | 0 dB ~ 48 dB | |
| 黑白/彩色 | 黑白 | |
| 通訊協議 | SmartSDK、TCP Client、Serial、FTP、TCP Server、Profinet、Melsec/SLMP、Ethernet/IP、ModBus、UDP、FINS | |
| 電氣特性 | 資料介面 | Fast Ethernet(100 Mbit/s) |
| 數位I/O | 17-pin M12 介面提供電源和I/O包含： - 2 路隔離輸入(LineIn 0/1) - 2 路隔離輸出(LineOut 3/4) - 1 路RS-232 - 支援透過側邊按鈕觸發設備 |
|
| 供電 | 24 VDC | |
| 功耗 | 平均功耗：5 W@24 VDC(啟用自備補光燈) 最大功耗：12 W@24 VDC(啟用自備補光燈) |
|
| 結構 | 焦距 | 16 mm |
| 鏡頭接口 | D14-Mount，可液態調焦 | |
| 鏡頭罩 | 半偏振鏡頭罩，可選購透明、全偏振 | |
| 光源 | 紅色光源，可選購白光、藍光、紅外光、紫外光或紅藍雙色 | |
| 瞄準器 | 2顆綠光LED | |
| 指示燈 | 電源指示燈PWR、網路指示燈LNK、讀碼指示燈OK/NG、使用者指示燈U1 | |
| 外形尺寸 | 平角：72.7 mm × 31.5 mm × 41 mm 直角：51.5 mm × 31.5 mm × 61 mm |
|
| 重量 | 118 g | |
| IP防護等級 | IP65 | |
| 溫度 | 工作溫度0 ~ 50℃，儲藏溫度-30 ~ 70℃ | |
| 濕度 | 20% ~ 95%RH 無冷凝 | |
| 抗振動強度 | 裸機，10 Hz ~ 55 Hz，全振幅1.5 mm，X、Y、Z各方向2小時 (IEC 60068-2-6:2007\GB/T 2423.10-2019) | |
| 抗衝擊強度 | 裸機，30 g / 11 ms，半正弦波，六個軸向，每個軸向500次衝擊 (IEC 60068-2-27\GB/T 2423.5-2019) | |
| 一般規範 | 軟體 | IDMVS |
| 認證 | CE，RoHS，KC |
