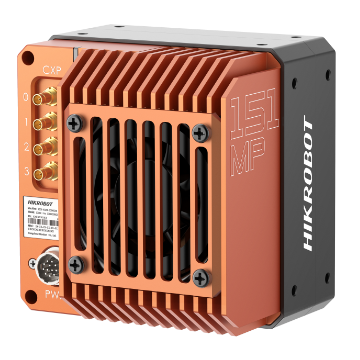

MV-CH1510-10XM-M72-TF

1.51億像素，CoaXPress，IMX411，黑白，M72口，TEC風扇，面陣相機，V2

資料下載

檔案下載連結
產品介紹
詳細參數

功能特性

      · 更高整合度的硬體平台，同時實現低功耗和更高冷氣效率

      · 全新外觀設計，可拆式鏡頭轉接環

      · 支援FFC校正，消除像素點間的反應差異

      · 彩色相機支援CCM、SuperBayer等高階功能

      · 支援TEC製冷，支援長到30 s的曝光時間，確保長曝光下的影像質量

      · 支援16-bit ADC輸出，取樣精度高，動態範圍廣

      · 使用CXP-6介面傳輸數據

      · 相容於CoaXPress協定和GenlCam標準



訂貨型號

      · MV-CH1510-10XM-M72-TF

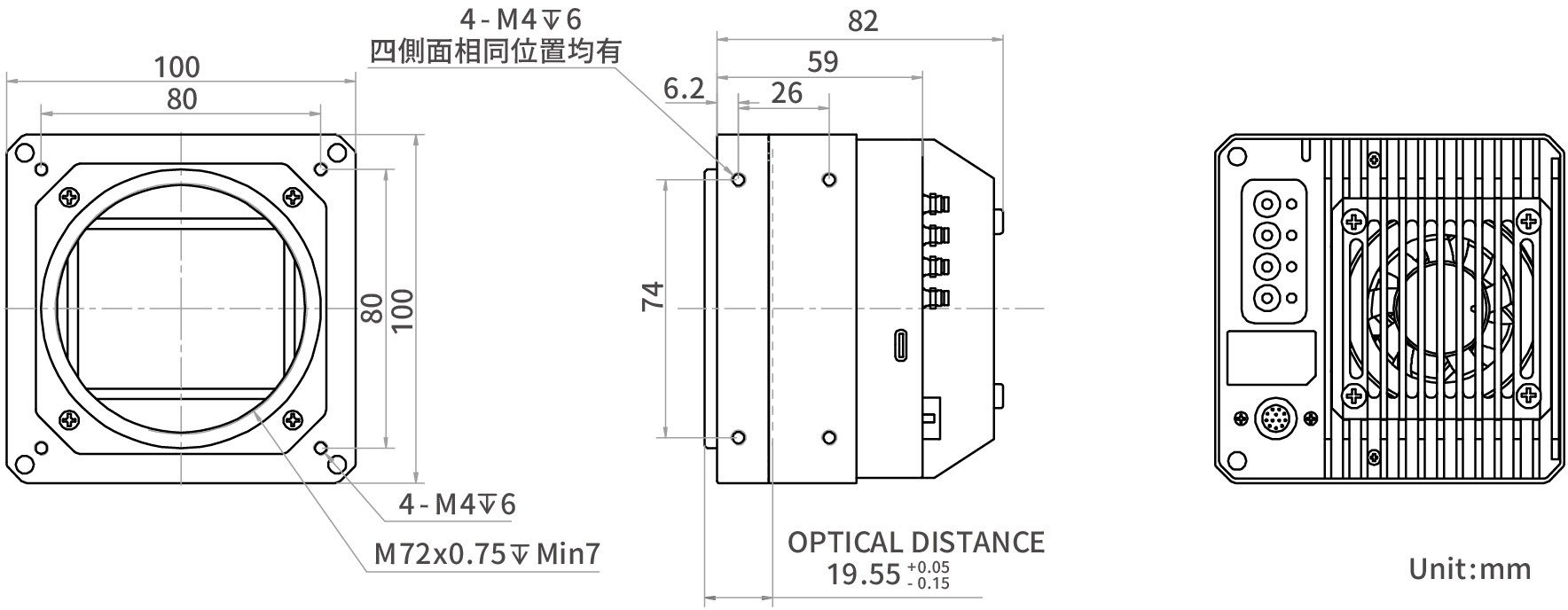

外形尺寸

 MV-CH1510-10XC-M72-TF V2

*產品所涉資料可能因環境等因素而產生差異，本公司不承擔由此產生的後果。

型號 型號 MV-CH1510-10XM-M72-TF
名稱 1.51億像素，CoaXPress，IMX411，黑白，M72口，TEC風扇，面陣相機，V2
效能 感測器類型 CMOS，滾動快門
感測器型號 Sony IMX411
像元尺寸 3.76 μm × 3.76 μm
靶面尺寸 66.7 mm
解析度 14192 × 10640
最大幀率 6.2 fps @14192 × 10640 Mono 8
動態範圍 78.8 dB
信噪比 46.4 dB
增益 0 ~ 40 dB
曝光時間 15 μs ~ 30 sec
快門模式 支援自動曝光、手動曝光、一鍵曝光等模式，支援Global Reset和Rolling 功能
黑白/彩色 黑白
像素格式 Mono 8/10/12/16
Binning 支持1 × 1，1 × 2，1 × 4，2 × 1，2 ×2，2 × 4，4 × 1，4 × 2，4 × 4
下採樣 不支援
鏡像 支援水平鏡像、垂直鏡像輸出
電氣特性 資料介面 CoaXPress(DIN口)
數位I/O 12-pin P10接頭提供電源供應器及I/O介面：1路光耦隔離輸入(Line 0)，1路光耦隔離輸出(Line 1)，1路雙向可設定非隔離I/O(Line 2)，1路RS-232
供電 24 VDC
典型功耗 非製冷模式：20.8 W@24 VDC
製冷模式：34.2 W@24 VDC
結構 鏡頭接口 M72*0.75，法蘭後焦19.55 mm
外形尺寸 100 mm × 100 mm × 82 mm
重量 約1.2 kg
IP防護等級 IP40（正確安裝鏡頭以及線纜的情況下）
溫度 工作溫度0°C ~ 50°C，儲藏溫度-30°C ~ 70°C
濕度 20% ~ 95%RH無冷凝
一般規範 軟體 符合CoaXPress協定的擷取卡控制軟體
作業系統 Windows 7/10 32/64bits，Windows 11 64bits，Linux 32/64bits (8 GB以上記憶體)
協議/標準 CoaXPress，GenICam
認證 CE，RoHS，KC
