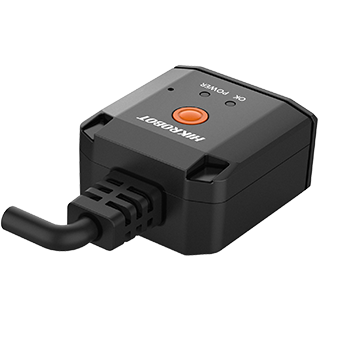

INTL-DM2013EMI-03N-RBN

130萬像素 近距離 3mm 紅光 Ethernet 極小型讀碼器

資料下載

檔案下載連結
產品介紹
詳細參數

功能特性

      · 極小型化，適應各類型機台及緊湊工位

      · 豐富的IO接口和直插式電源接口，方便現場接線

      · 自帶LED瞄準，明確指示目標視野，安裝調試快捷

      · 提供蜂鳴器、狀態指示燈提示操作狀態，方便現場調試

      · 支援一鍵調參功能，簡化參數配置操作

      · 支援光源分控，靈活配置補光效果



訂貨型號

      · INTL-DM2013EMI-03N-RBN



外形尺寸

INTL-DM2013EMI-03N-RBN

 *產品所涉資料可能因環境等因素而產生差異，本公司不承擔由此產生的後果。

型號 型號 INTL-DM2013EMI-03N-RBN
名稱 130萬像素，近距離，3mm，紅光，Ethernet，極小型讀碼器
效能 條碼類別 一維碼：Code 39、Code 93、Code 128、CodaBar、EAN8、EAN13、ITF25、ITF14、UPCA、UPCE
二維碼：QR Code、Data Matrix、MicroQR、TEC、HanXin
堆疊碼：PDF417
最大處理幀率 50 fps
最大讀取速度 30碼/秒
感測器類型 CMOS，全域快門(Global Shutter)
像元尺寸 2.7 μm × 2.7 μm
靶面尺寸 1/4”
解析度 1024 × 1280
曝光時間 60 μs ~ 6000 μs
增益 1 ~ 28 dB
黑白/彩色 黑白
通訊協議 SmartSDK、TCP Client、Serial、FTP、TCP Server、UDP、Profinet、EthernetIP
景深 Code 39 ( 5 mil ) : 40 ~ 120 mm
Code 128 ( 10 mil ) : 15 ~ 250 mm
EAN13 ( 13 mil ) : 30 ~ 280 mm
QR Code ( 10 mil ) : 35 ~ 155 mm
QR Code ( 15 mil ) : 15 ~ 215 mm
QR Code ( 20 mil ) : 15 ~ 270 mm
電氣特性 資料介面 Fast Ethernet ( 100 Mbit/s ) ，RS-232，DC端子
數位I/O DB15 介面提供電源與 I/O包含
- 2 路光耦隔離輸入（腳位 0/1 輸入）
- 2 路光耦隔離輸出（腳位 3/4 輸出）
- 1 路 RS-232
支援透過側邊按鍵觸發或重啟設備
供電 12 ~ 24 VDC
功耗 平均功耗 2.2 W@12 VDC
最大功耗 4.5 W@12 VDC
結構 焦距 2.48 mm
鏡頭接口 M5.5-Mount
環境光照 0 ~ 10000 lux
光源 紅色
瞄準器 綠光LED
指示燈 電源指示燈POWER，狀態指示燈OK/NG
外形尺寸 45 mm × 43 mm × 25 mm
重量 約68.5 g
IP防護等級 IP54
溫度 工作溫度0 ~ 50℃，儲藏溫度-30 ~ 70℃
濕度 20% ~ 95%RH 無冷凝
一般規範 軟體 IDMVS
認證 CE，RoHS，KC
