INTL-DM2016M-16S-RBN

160萬像素 16mm 紅光 Ethernet 極小型讀碼器

資料下載

檔案下載連結
產品介紹
詳細參數

功能特性

      · 極小型化，適應各類型機台及緊湊工位

      · 極小型化設計，適用於各類機台及緊湊工位。

      · 配備外置調焦旋鈕，對焦平面可視化，方便調整。

      · 豐富的 I/O 介面與直插式電源接頭，便利現場佈線。

      · 支援 SmartSDK、TCP Server、Serial、FTP、TCP Client、PROFINET、MELSEC/SLMP、EtherNet/IP、Modbus、UDP、FINS 等多種通訊協議。



訂貨型號

      · INTL-DM2016M-16S-RBN

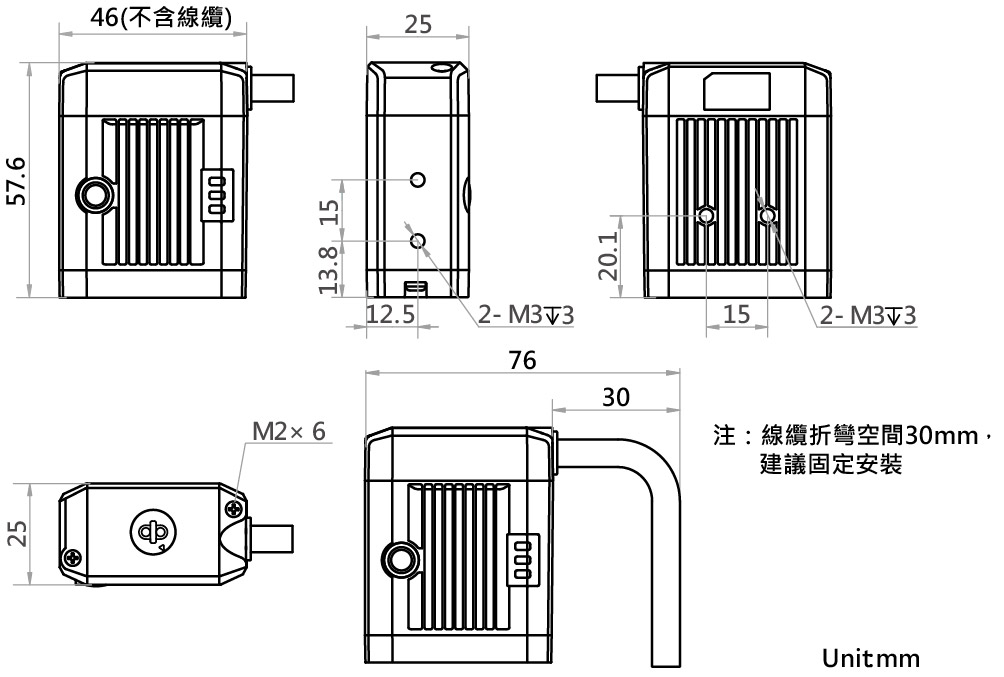

外形尺寸

INTL-DM2013M-25S-RBN

 *產品所涉資料可能因環境等因素而產生差異，本公司不承擔由此產生的後果。

型號 型號 INTL-DM2016M-16S-RBN
名稱 160萬像素，16mm，紅光，Ethernet，極小型讀碼器
效能 條碼類別 一維碼：Code 39、Code 93、Code 128（含 GS1-128）、ITF14、ITF25、CodaBar、EAN8、EAN13、UPCA、UPCE、Matrix 25、MSI、China Post、Code 11、Industrial 2 of 5、Pharmacode 等
二維碼：QR Code（含 GS1-QR）、Data Matrix（含 GS1-DM）、MicroQR、AZTEC、HanXin 等
堆疊碼：PDF417
最大處理幀率 60 fps
最大讀取速度 45碼/秒
感測器類型 CMOS，全域快門(Global Shutter)
像元尺寸 3.45 μm × 3.45 μm
靶面尺寸 1/2.9”
解析度 1408 × 1024
曝光時間 16 μs ~ 1 sec
增益 0 ~ 15 dB
黑白/彩色 黑白
通訊協議 SmartSDK，TCP Server，Serial，FTP，TCP Client，Profinet，Melsec/SLMP，Ethernet/IP，Modbus，UDP，Fins
電氣特性 資料介面 Fast Ethernet（100Mbit/s）
數位I/O 17-pin M12 接頭提供電源與 I/O 功能包含
- 1 路非隔離輸入（Line 2）
- 1 路非隔離輸出（Line 3）
- 2 路雙向可配置非隔離 I/O（Line 0/1）
- 1 路 RS-232 通訊介面
支援透過側面按鈕觸發設備。
供電 12 ~ 24 VDC
最大功耗 24 W@24 VDC
結構 鏡頭接口 M12-Mount，可手動調焦
焦距 16 mm
工作距離 105 ~ 150 mm
環境光照 0 ~ 50000 lux
光源 紅色
瞄準不 不支持
指示燈 電源指示燈PWR，網路指示燈LNK，狀態指示燈STS
外形尺寸 46 mm × 25 mm × 57.6 mm
重量 約215 g
IP防護等級 IP65
溫度 工作溫度0 ~ 50℃，儲藏溫度-30 ~ 70℃
濕度 20% ~ 95%RH 無冷凝
一般規範 軟體 IDMVS
認證 CE，RoHS，KC
