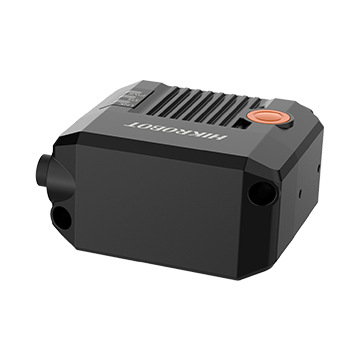

INTL-DM2004M-16T-RBN

40萬像素 自動對焦 紅光 超小型讀碼器

資料下載

檔案下載連結
產品介紹
詳細參數

功能特性

      · 固態高速對焦調節， 快速切換工作距離， 穩定性高， 適用於產線混線生產

      · 極小型化，適應各類型機台及緊湊工位

      · 自帶LED瞄準，明確指示目標視野，安裝調試快捷

      · 豐富的IO接口和直插式電源接口，方便現場接線

      · 支援TCP， Serial， FTP， Profinet， Ethernet/IP， MELSEC， Fins 等傳輸協議



訂貨型號

      · INTL-DM2004M-16T-RBN



外形尺寸

INTL-DM2004M-16T-RBN

 *產品所涉資料可能因環境等因素而產生差異，本公司不承擔由此產生的後果。

型號 型號 INTL-DM2004M-16T-RBN
名稱 40萬像素，自動對焦，紅光，極小型讀碼器
效能 條碼類別 一維碼：Code 39，Code 93，Code 128(含GS1-128)，ITF14，ITF25，CodaBar，EAN8，EAN13，UPCA，UPCE，Matrix 25，MSI，China Post，Code 11，Industrial 2of5，Pharmacode等
二維碼：QR Code(含GS1-QR)，Data Matrix(含GS1-DM)，MicroQR，AZTEC，HanXin等
堆疊碼：PDF417等
最大處理幀率 60 fps
最大讀取速度 45碼/秒
感測器類型 CMOS，全域快門(Global Shutter)
像元尺寸 6.9 µm × 6.9 µm
靶面尺寸 1/2.9”
解析度 704 × 540
曝光時間 16 μs ~ 20000 μs
增益 0 ~ 15 dB
黑白/彩色 黑白
通訊協議 TCP Server，Serial，FTP，TCP Client，Profinet，Melsec/SLMP，Ethernet/IP，Modbus，UDP，Fins
電氣特性 資料介面 Fast Ethernet（100Mbit/s）
數位I/O 17-pin M12 接頭提供電源與 I/O 功能包含
- 1 路非隔離輸入（Line 2）
- 1 路非隔離輸出（Line 3）
- 2 路雙向可配置非隔離 I/O（Line 0/1）
- 1 路 RS-232 通訊介面
支援透過側面按鈕觸發設備
供電 12 ~ 24 VDC
最大功耗 4 W@12 VDC
結構 鏡頭接口 M12-Mount
焦距 16 mm
工作距離 100 ~ 400 mm
環境光照 0 ~ 50000 lux
光源 紅色
瞄準器 橙光LED
指示燈 電源指示燈PWR，網路指示燈LNK，狀態指示燈STS
外形尺寸 46 mm × 38 mm × 25 mm
重量 約135 g
IP防護等級 IP65
溫度 工作溫度0 ~ 50℃，儲藏溫度-30 ~ 70℃
濕度 20% ~ 95%RH 無冷凝
一般規範 軟體 IDMVS
認證 CE，RoHS，KC
