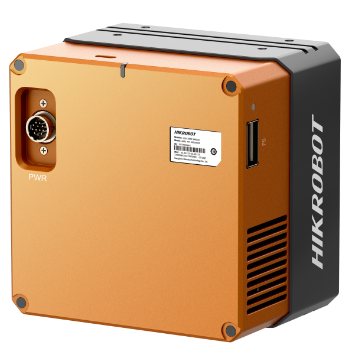

MV-CH2450-10Q1M-M72-TF

2.45億像素，光纖，黑白，M72接口，TEC，面陣相機

資料下載

檔案下載連結
產品介紹
詳細參數

功能特性

      · 解析度19200 × 12800，像元尺寸2.81 µm

      · 支援Binning、多組LSC輪詢、FFC等ISP功能

      · 使用QSFP+光口傳輸數據，搭配光模組傳輸距離可達150 m

      · 使用TEC製冷，大幅降低Sensor溫度，確保長曝光下的影像質量

      · 符合XoFLink自研協定及GenlCam標準



訂貨型號

      · MV-CH2450-10Q1M-M72-TF

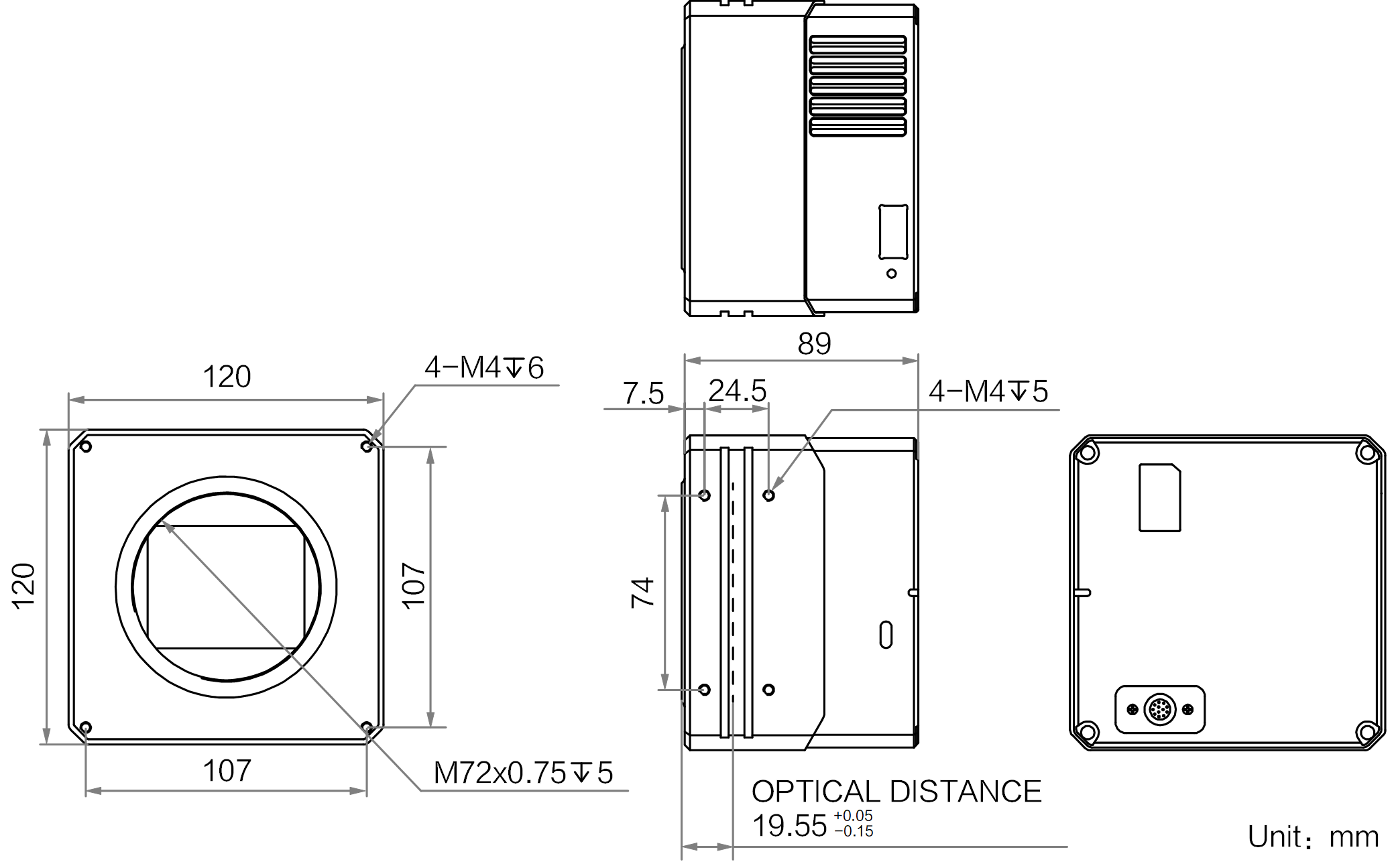

外形尺寸

 MV-CH2450-10Q1M-M72-TF

*產品所涉資料可能因環境等因素而產生差異，本公司不承擔由此產生的後果。

型號 型號 MV-CH2450-10Q1M-M72-TF
名稱 2.45億像素，光纖，黑白，M72接口，TEC，面陣相機
效能 感測器類型 CMOS，捲簾快門
感測器型號 Sony IMX811
像元尺寸 2.81 μm × 2.81 μm
靶面尺寸 64.84 mm
解析度 19200 × 12800
最大幀率 12.4 fps@19200 × 12800 Mono 8
動態範圍 72.1 dB
信噪比 44.1 dB
增益 0 dB ~ 24 dB
曝光時間 142 μs ~ 30 sec
快門模式 支援自動曝光、手動曝光、一鍵曝光模式，支援Rolling和Global Reset模式
黑白/彩色 黑白
像素格式 Mono 8/10/12
Binning 支援1 × 1，1 × 2，1 × 4，2 × 1，2 × 2，2 × 4，4 × 1，4 × 2，4 × 4
下採樣 支援1 × 1，1 × 2，1 × 4，2 × 1，2 × 2，2 × 4，4 × 1，4 × 2，4 × 4
鏡像 支援水平鏡像
電氣特性 資料介面 相機端1個QSFP+接口
數位I/O 12-pin P10接頭提供電源供應器及I/O：1路光耦隔離輸入(Line 0)，1路光耦隔離輸出(Line 1)，1路雙向可設定非隔離I/O(Line 2)，1路RS-232
供電 24 VDC
典型功耗 非製冷模式：17.8 W@24 VDC
製冷模式：32.9 W@24 VDC
結構 鏡頭接口 M72*0.75，法蘭後焦19.55 mm
外形尺寸 120 mm × 120 mm × 89 mm
重量 約2.5 kg
IP防護等級 IP40（正確安裝鏡頭以及線纜的情況下）
溫度 工作溫度0°C~ 50°C，儲藏溫度-30°C~ 80°C
濕度 20% ~ 95%RH無冷凝
一般規範 軟體 MVS
作業系統 Windows 7/10/11 32/64bits
協議/標準 XoFLink，GenICam
認證 CE，RoHS
