SV520N系列
支持 EtherCAT 協議，配合上位機可實現多台驅動器的聯網協同運行。
資料下載
產品介紹
詳細參數
功能特性
· 16kHz 電流環調度，減少馬達噪音
· 多種編碼器 適配器支援脈衝/ 通訊型光柵、磁柵
· 穩定適配各平板型、U 型、筒型、音圈等直線電機
· 支援多種控制方式
· 嚮導式調試後台，便捷控制馬達運行
· 匯川專用角度辨識方案，適應各種應用場景
| 以往的線性馬達系統應用 | 匯川線性馬達應用解決方案 |
| A品牌驅動器+B品牌馬達+C品牌光栅/磁栅 | SV520驅動器+阿斯科纳馬達+匯川磁性讀取頭 |
|
1.應用人員對馬達響應性不明確，電流環調試困難 2.初次調試困難，每台機器都需要重新調試 3.三者協同工作出現問題，排查困難 |
1.整套系統匹配出廠，上電即一鍵辨識 2.馬達參數儲存於內建讀數頭，永不遺失 3.匯川廠家承擔直線電機系統問題解決 4.支援機台編碼器位置校正，系統絕對精度更高 |

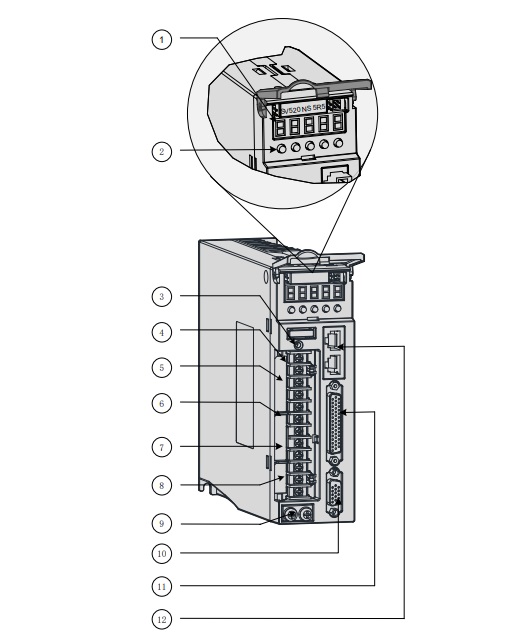

| 編碼 | 名稱 | 用途 |
| 1 | 數碼管顯示器 | 5位7段LED數碼管用於顯示伺服的運行狀況及參數設定 |
| 2 | 按鍵操作器 | MORE : 依次切換功能碼 : 增加當前閃爍位設置值 : 減少當前閃爍位設置值 : 當前閃爍位左移常按 : 顯示多於5位時翻頁 SET : 保存修改並進入下一級菜單 |
| 3 | CHARGE 母線電壓指示燈 |
用於指示母線電容處於有電荷狀態。指示燈亮時，即使主回路店員OFF，伺服單元內部電容器仍存有電荷。 因此，燈亮時請勿觸摸電源端子，以免觸電。 |
| 4 | L1C、L2C 控制回路電源輸入端子 |
參考銘版額定電壓等級輸入控制回路電源。 |
| 5 | R、S、T 主回路電源輸入端子 |
參考銘版額定電壓等級輸入主回路電源。 |
| 6 | P、 、 伺服母線端子 |
直流母線端子，用於多台伺服共直流母線。 |
| 7 | P 、D、C外接制動電阻連接端子 |
默認在P 與D之間連接短接線。外接制動電阻十，拆除該短接線，使P 與D之間開路，並在P 與C之間連接外置制動電阻。 |
| 8 | U、V、W 伺服電機連接端子 |
連接伺服電機U、V、W相。 |
| 9 |  PE接地端子 |
與電源及電機接地端子連接，進行接地處理。 |
| 10 | CN2 編碼器連接端子 |
與電機編碼端子連接。 |
| 11 | CN1 控制端子 |
指令輸入信號及其他輸入輸出信號用端子。 |
| 12 | CN3、CN4 以太網通信端子 |
EtherCAT乙太網通信連接端口。 |
