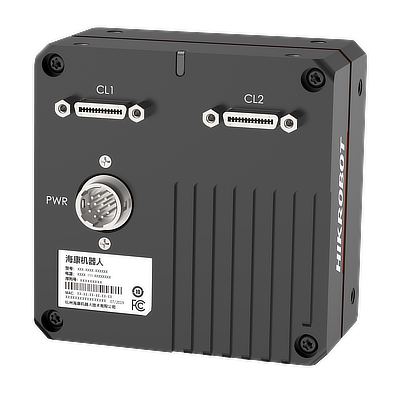

MV-CL081-41CM
8K，Camera Link，7μm，黑白，線陣相機
資料下載
產品介紹
詳細參數
功能特性
· 豐富的ISP 影像處理技術， 手動調節Gamma 校正、平場校正、 LUT、黑色電平調節等
· 多種靈活的曝光和擷取方式，最高行頻可達80 kHz
· 支援雙向可設定I/O ，輸入/輸出可靈活配置
· 結構設計緊湊， 正面板和側面板均有安裝孔，可進行靈活安裝
· 相容於Camera Link協定及GenICam標準
訂貨型號
· MV-CL081-41CM

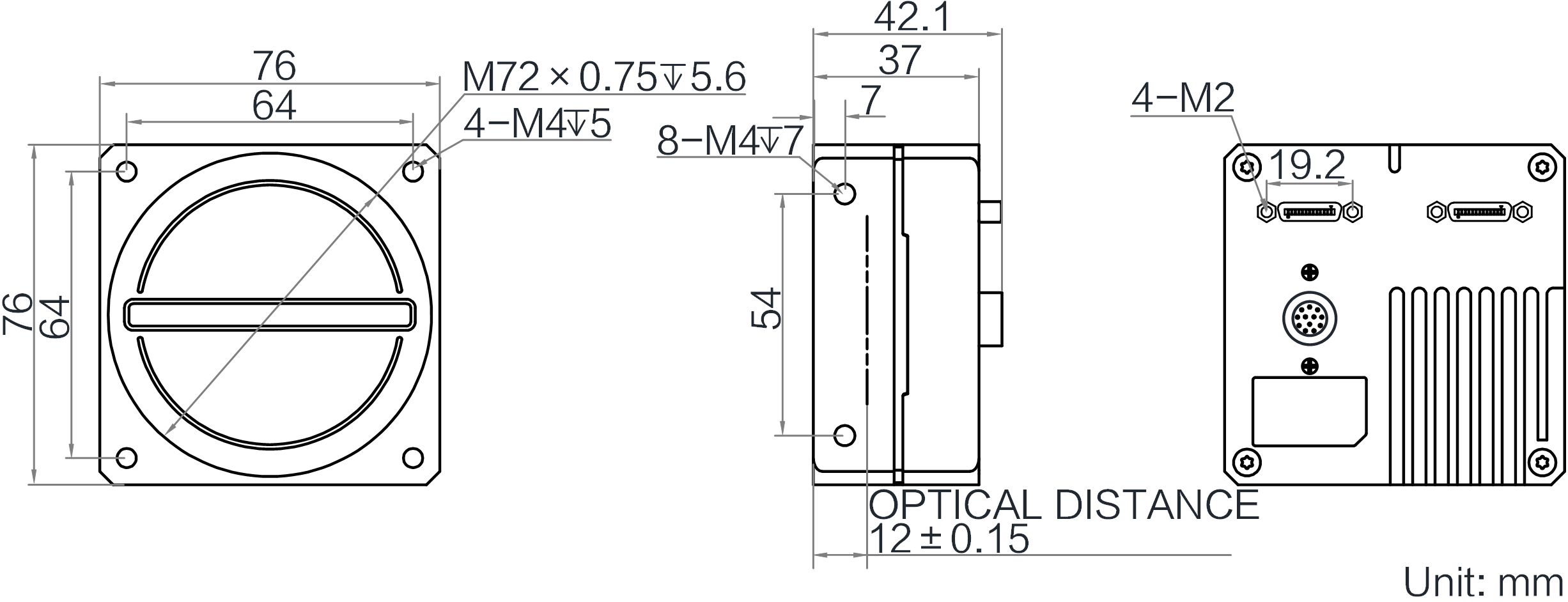

外形尺寸
*產品所涉資料可能因環境等因素而產生差異，本公司不承擔由此產生的後果。
| 型號 | 型號 | MV-CL081-41CM |
| 名稱 | 8K，Camera Link，7μm，黑白，線陣相機 | |
| 效能 | 感測器類型 | CMOS |
| 像元尺寸 | 7 μm | |
| 解析度 | 8192 × 1 | |
| 成像模式 | 1-line | |
| 最大行頻 | 20 kHz（Base）， 40 kHz（Medium）， 80 kHz（Full） | |
| 配置模式 | Base，Medium，Full | |
| 頻道模式 | 1 × 2，1 × 4，1 × 8 | |
| 頻道數 | 2/4/8/10 Taps | |
| 像素時鐘 | 40 MHz，66 MHz，80 MHz，85 MHz | |
| 動態範圍 | 64.7 dB | |
| 信噪比 | 44.3 dB | |
| 增益 | 1 x/2 x/4 x/8 x | |
| 曝光時間 | 2 μs ~ 10 ms | |
| 快門模式 | 支援自動曝光、手動曝光、一鍵曝光；支援固定曝光時間、脈衝寬度控制曝光時間 | |
| 黑白/彩色 | 黑白 | |
| 像素格式 | Mono 8/10/12 | |
| Binning | 支援1 × 1，2 × 2，4 × 4 | |
| 鏡像 | 支援水平鏡像 | |
| 觸發模式 | 外觸發，內觸發 | |
| 外觸發模式 | 行觸發，幀觸發，行+幀觸發 | |
| 電氣特性 | 資料介面 | Camera Link |
| 數位I/O | 12-pin P10 接頭提供供電和I/O：4 路雙向可設定I/O（Line 0/1/3/4），支援差分和單端IO訊號；Camera Link 提供IO（CC1/CC2/CC3/ CC4） | |
| 供電 | 12 ~ 24 VDC | |
| 典型功耗 | 5.8 W@12 VDC | |
| 結構 | 鏡頭接口 | M72*0.75， 法蘭後焦12 mm；可透過轉接環轉接至F 口鏡頭 |
| 外形尺寸 | 76 mm × 76 mm × 42.1 mm | |
| 重量 | 約320 g | |
| IP防護等級 | IP40（正確安裝鏡頭以及線纜的情況下） | |
| 溫度 | 工作溫度0~55°C，儲藏溫度-30~80°C | |
| 濕度 | 5%~90%RH無冷凝 | |
| 一般規範 | 軟體 | MVS及符合Camera Link協定的擷取卡控制軟體 |
| 作業系統 | Windows XP/7/10/11 32/64bits | |
| 協議/標準 | Camera Link V1.2，GenICam | |
| 認證 | CE，FCC，RoHS，KC |
