INTL-KX1008

八埠 CXP-6 帶PoCXP CoaXPress擷取卡

資料下載

檔案下載連結

    尚無雲端連結
產品介紹
詳細參數

功能特性

      · 支援CXP-6協議，單通道最高速率可到6.25Gbps

      · 支援PoCXP，單通道最高可提供13W

      · 總線指示燈和通道指示燈即時回饋擷取卡狀態

      · 豐富的I/O接口，整合多路輸入輸出

      · 提供SDK，方便二次開發

      · 遵循GenIcam標準



訂貨型號

      · INTL-KX1008

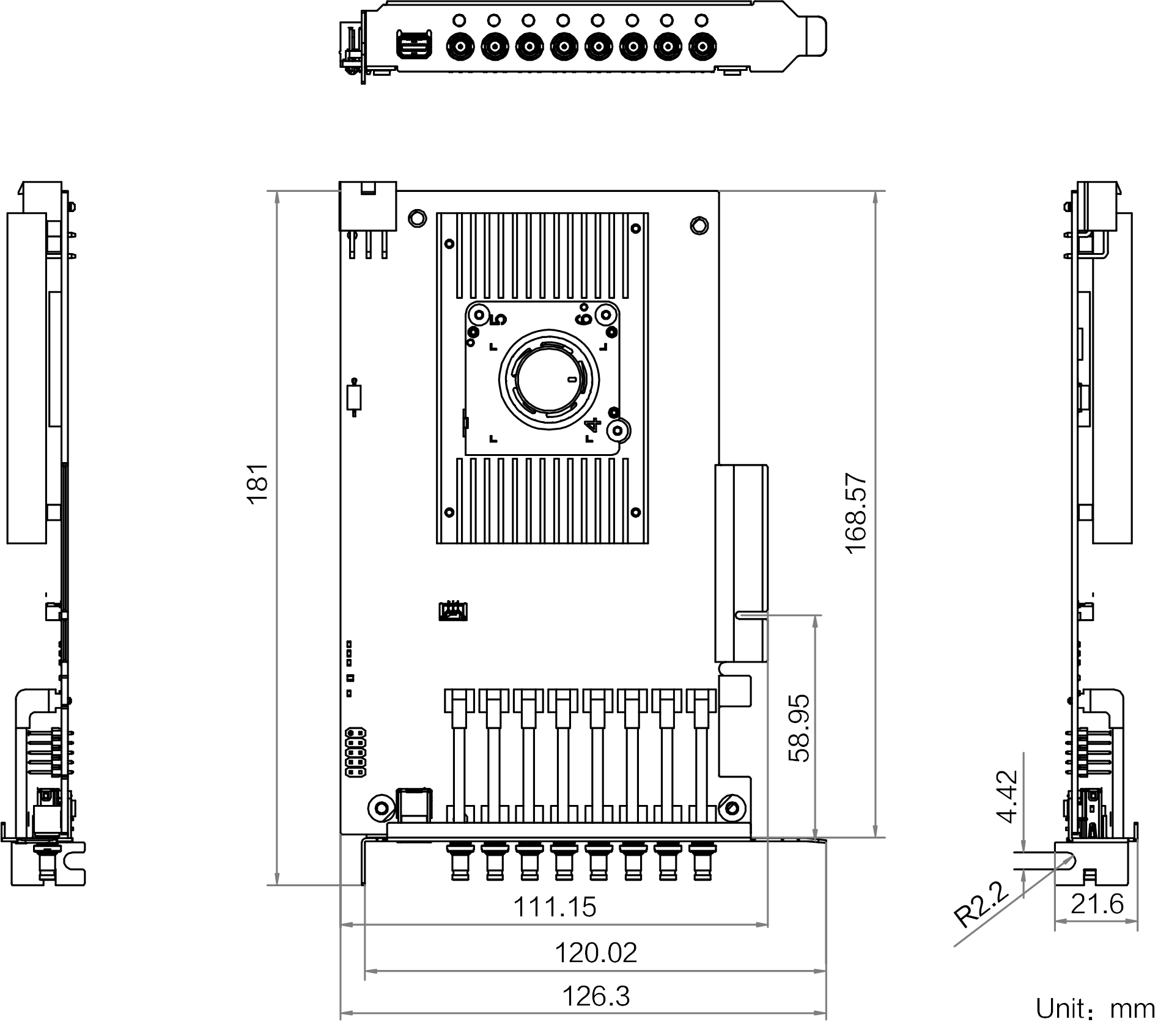

外形尺寸

INTL-KX1008

*產品所涉資料可能因環境等因素而產生差異，本公司不承擔由此產生的後果。

型號 型號 INTL-KX1008
名稱 八埠，CXP-6，帶PoCXP，CoaXPress擷取卡
記憶體 板載內存 4 GB DDR4-RAM
主機介面 總線介面 PCI-E gen3 × 8
總線介面效能 7800 MB/s(峰值傳輸頻寬)，6700 MB/s(持續傳輸頻寬)
總線指示燈 1個
相機介面 標準 CoaXPress 1.0/1.1
接頭 8 × DIN 1.0/2.3
功率輸出 PoCXP，單通道最高可提供13 W@24VDC
支援相機類型 CXP-6接口，CoaXPress工業相機
支援相機數量 最多8個
相機介面速率 1.25/2.5/3.125/5/6.25Gbps (CXP-1/2/3/5/6)
流通道 8
通道指示燈 8個
處理功能 像素格式 Mono 8/10/12/16
Bayer 8/10/12/16
RGB8
通用I/O I/O類型 11 路可設定輸入/輸出，兼容單端/差分，支援多卡級聯
- 擋板 I/O：Line 07 支援 3.3 ~ 24 V 輸入/輸出
- 排針 I/O：Line 810 支援 3.3 ~ 12 V 輸入，3.3 V 輸出
連接器 擋板 I/O：Mini-DP，母座，20 pin
排針 I/O：9 pin 排針（2.54 mm 間距，2 × 5，10 pin 盲孔）
電氣特性 典型功耗 13.1 W (不含PoCXP)
結構 外形尺寸 181 mm × 126.3 mm × 21.6 mm
溫度 工作溫度0 ~ 55°C，儲藏溫度-20 ~ 70°C
濕度 10% ~ 95%RH無冷凝
一般規範 軟體 MVS
作業系統 Windows 7/10/11，Linux支援64位 Ubuntu18.04 ~ 24.04
認證 RoHS，CE，KC
