INTL-KX1004
INTL-KX1004
四埠 CXP-6 帶PoCXP CoaXPress擷取卡
資料下載
產品介紹
詳細參數
功能特性
· 支援CXP-6協議，單通道最高速率可到6.25Gbps
· 支援PoCXP，單通道最高可提供13W
· 總線指示燈和通道指示燈即時回饋擷取卡狀態
· 豐富的I/O接口，整合多路輸入輸出
· 提供SDK，方便二次開發
· 遵循GenIcam標準
訂貨型號
· INTL-KX1004

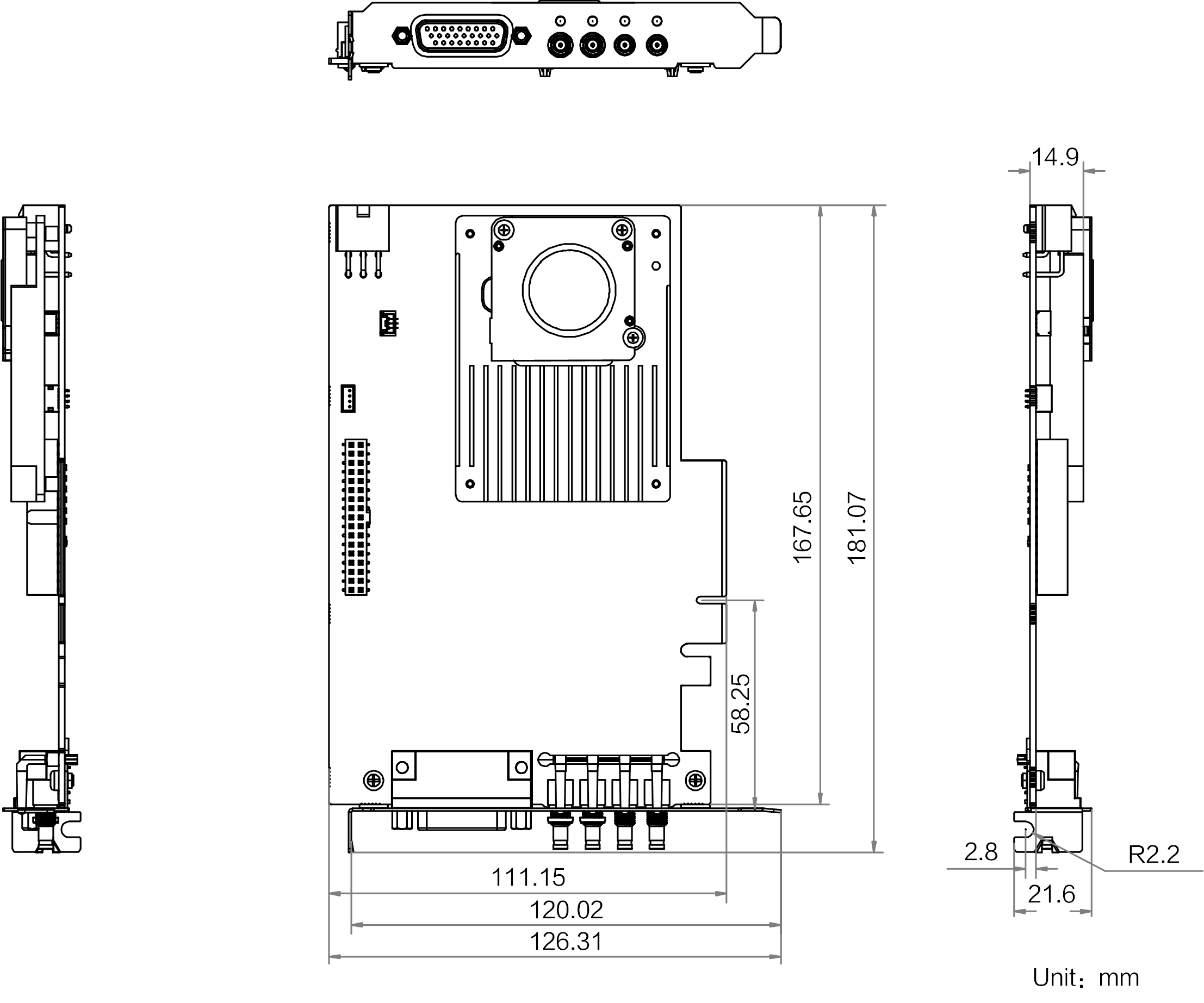

外形尺寸
*產品所涉資料可能因環境等因素而產生差異，本公司不承擔由此產生的後果。
| 型號 | 型號 | INTL-KX1004 |
| 名稱 | 四埠，CXP-6，帶PoCXP，CoaXPress擷取卡 | |
| 記憶體 | 板載內存 | 4 GB DDR3-RAM |
| 主機介面 | 總線介面 | PCI-E gen2 × 8 |
| 總線介面效能 | 3900 MB/s(峰值傳輸頻寬)，3350 MB/s(持續傳輸頻寬) | |
| 總線指示燈 | 1個 | |
| 相機介面 | 標準 | CoaXPress 1.0/1.1 |
| 接頭 | 4 × DIN 1.0/2.3 | |
| 功率輸出 | PoCXP，單通道最高可提供13 W@24VDC | |
| 支援相機類型 | CXP-6接口，CoaXPress工業相機 | |
| 支援相機數量 | 最多4個 | |
| 相機介面速率 | 1.25/2.5/3.125/5/6.25Gbps (CXP-1/2/3/5/6) | |
| 流通道 | 4 | |
| 通道指示燈 | 4個 | |
| 處理功能 | 像素格式 | Mono 8/10/12/16 Bayer 8/10/12/16 RGB8 |
| 通用I/O | I/O類型 | 提供24路I/O介面包含 - 4路 光電隔離輸入 (4.5 ~ 28 V) - 4路 光電隔離輸出 (4.5 ~ 28 V) - 4路 RS-422 輸入 - 4路 RS-422 輸出 - 4路 TTL 輸入 - 4路 TTL 輸出 |
| 連接器 | HD26 母座排母 | |
| 電氣特性 | 典型功耗 | 14.4 W(不含PoCXP) |
| 結構 | 外形尺寸 | 181 mm × 126.3 mm × 21.6 mm |
| 溫度 | 工作溫度0 ~ 60°C，儲藏溫度-20 ~ 70°C | |
| 濕度 | 10% ~ 95%RH無冷凝 | |
| 一般規範 | 軟體 | MVS |
| 作業系統 | Windows 7/10/11，Linux支援64位 Ubuntu18.04 ~ 24.04 | |
| 認證 | RoHS，CE，KC |
