MV-GX1004

4口CXP-6影像擷取卡

資料下載

檔案下載連結
產品介紹
詳細參數

功能特性

      · 支援CXP-6協議，單通道最高速率可到6.25Gbps

      · 支援PoCXP，單通道最高可提供13W

      · 總線指示燈和通道指示燈即時回饋擷取卡狀態

      · 豐富的I/O接口，整合多路輸入輸出

      · 提供SDK，方便二次開發

      · 遵循GenIcam標準



訂貨型號

      · MV-GX1004

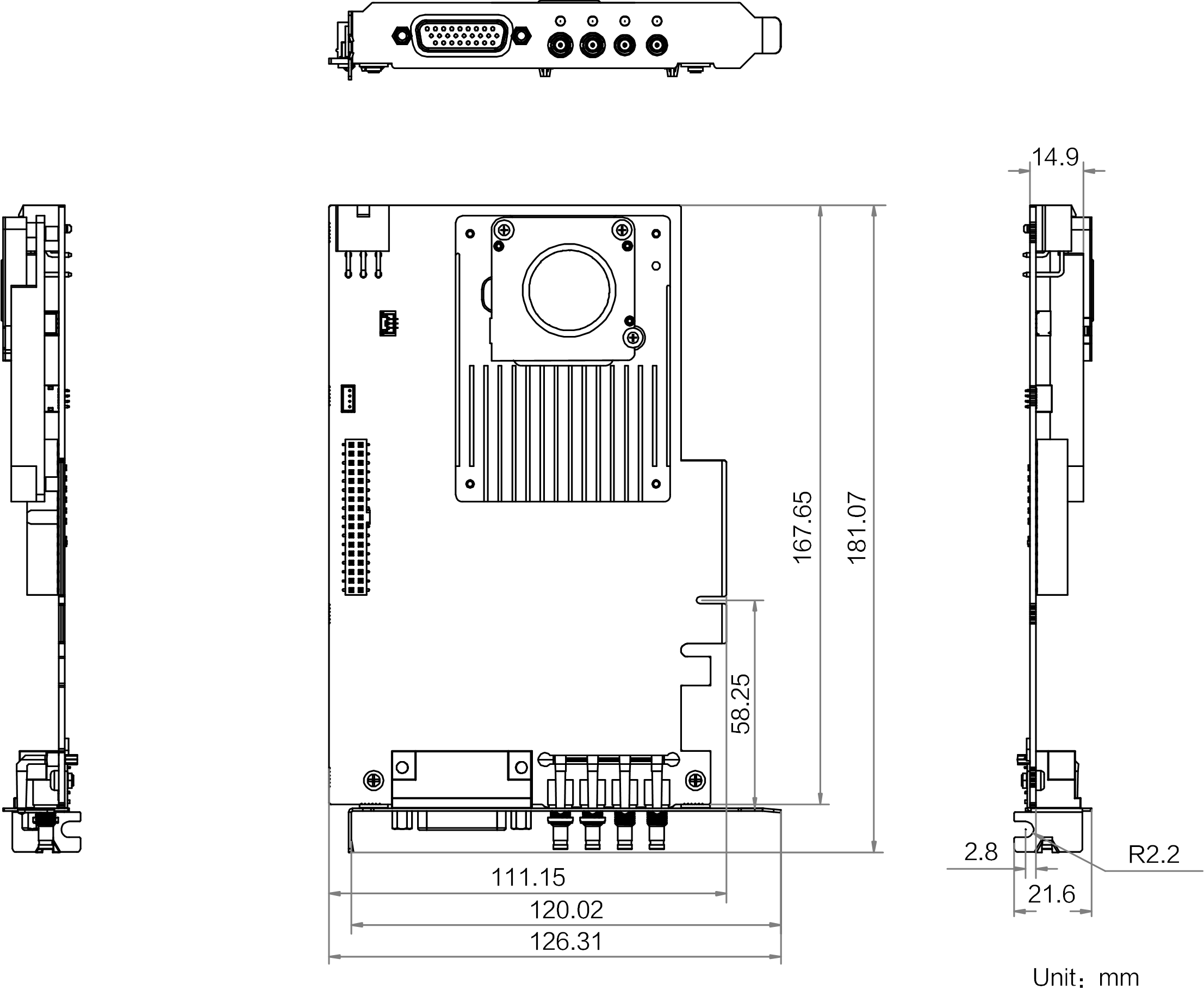

外形尺寸

 MV-GX1004



*產品所涉資料可能因環境等因素而產生差異，本公司不承擔由此產生的後果。

型號  型號 MV-GX1004
名稱 4口CXP-6影像擷取卡
記憶體 板載內存 4 GB DDR3-RAM
主機介面 總線介面 PCI-E gen2 × 8
總線介面效能 3900 MB/s(峰值傳輸頻寬),3350 MB/s(持續傳送頻寬)
總線指示燈 1個
相機介面 標準 CoaXPress 1.0/1.1
接頭 4 × DIN 1.0/2.3
功率輸出 PoCXP,單通道最高可提供13 W@24VDC
支援相機類型 CXP-6接口工業相機
支援相機數量 最多4個
相機介面速率 1.25/2.5/3.125/5/6.25Gbps(CXP-1/2/3/5/6)
流通道 4個
通道指示燈 4個
處理功能 像素格式 Mono 8/10/12/16
Bayer 8/10/12/16
RGB8
通用I/O I/O類型 提供24路I/O介面,4路光電隔離輸入(4.5 ~ 28V)、4路光電隔離輸出(4.5 ~ 28V)、4路422輸入和4路422輸出、4路TTL輸入和4路TTL輸出
連接器 HD26 female,排母
電氣特性 典型功耗 20 W(不含PoCXP)
結構 外形尺寸 181 mm × 126.3 mm × 21.6 mm
溫度 工作溫度0 ~ 60°C,儲藏溫度-20 ~ 70°C
濕度 10% ~ 95%RH無冷凝
一般規範 軟體 MVS
作業系統 Windows 7/10/11,Linux支援Ubuntu16.04 ~ 20.04
認證 RoHS,CE,KC
